Innenrauminspektion mit ELIOS 3
Befliegung von Behältern, Kesseln, Schornsteinen und Hohlräumen, ohne dass Personen einsteigen müssen. Jeder Befund wird in der LiDAR-Punktwolke verortet – Ihr Prüfteam erhält Bilddaten, 3D-Kontext und Bericht aus einer Hand.
Sichtprüfung in geschlossenen Räumen – ohne Einstieg von Personen
Wir setzen Innenraumdrohnen von Flyability seit 2017 in der Industrie ein – von der ersten ELIOS über die ELIOS 2 bis zur heutigen ELIOS 3. Typische Objekte sind Druckbehälter und Lagertanks, Kessel und Brennkammern, Schornsteine und Kamine, Silos, Rohrleitungen und Kanäle großer Nennweite sowie Hohlkästen und Kammern in Bauwerken.

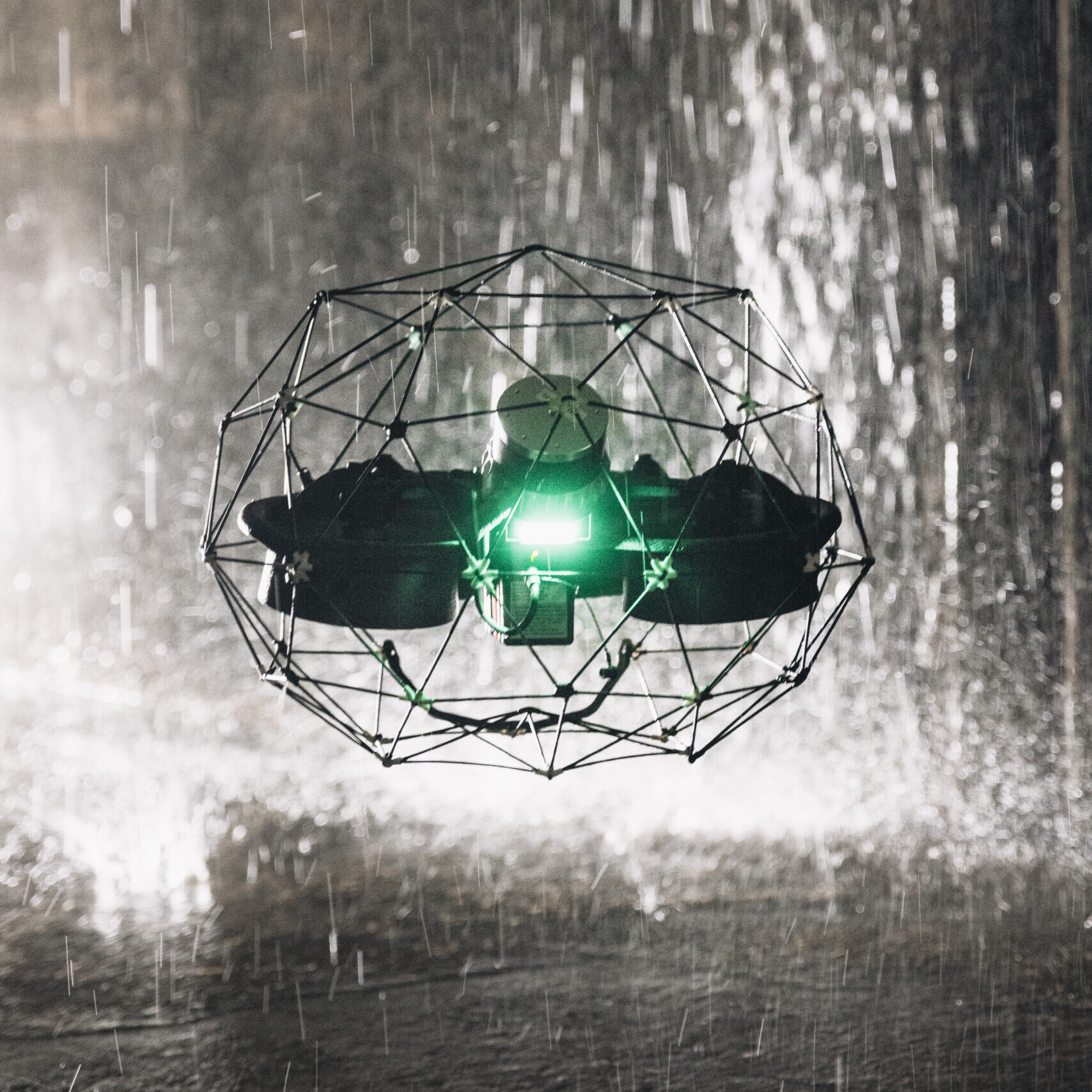

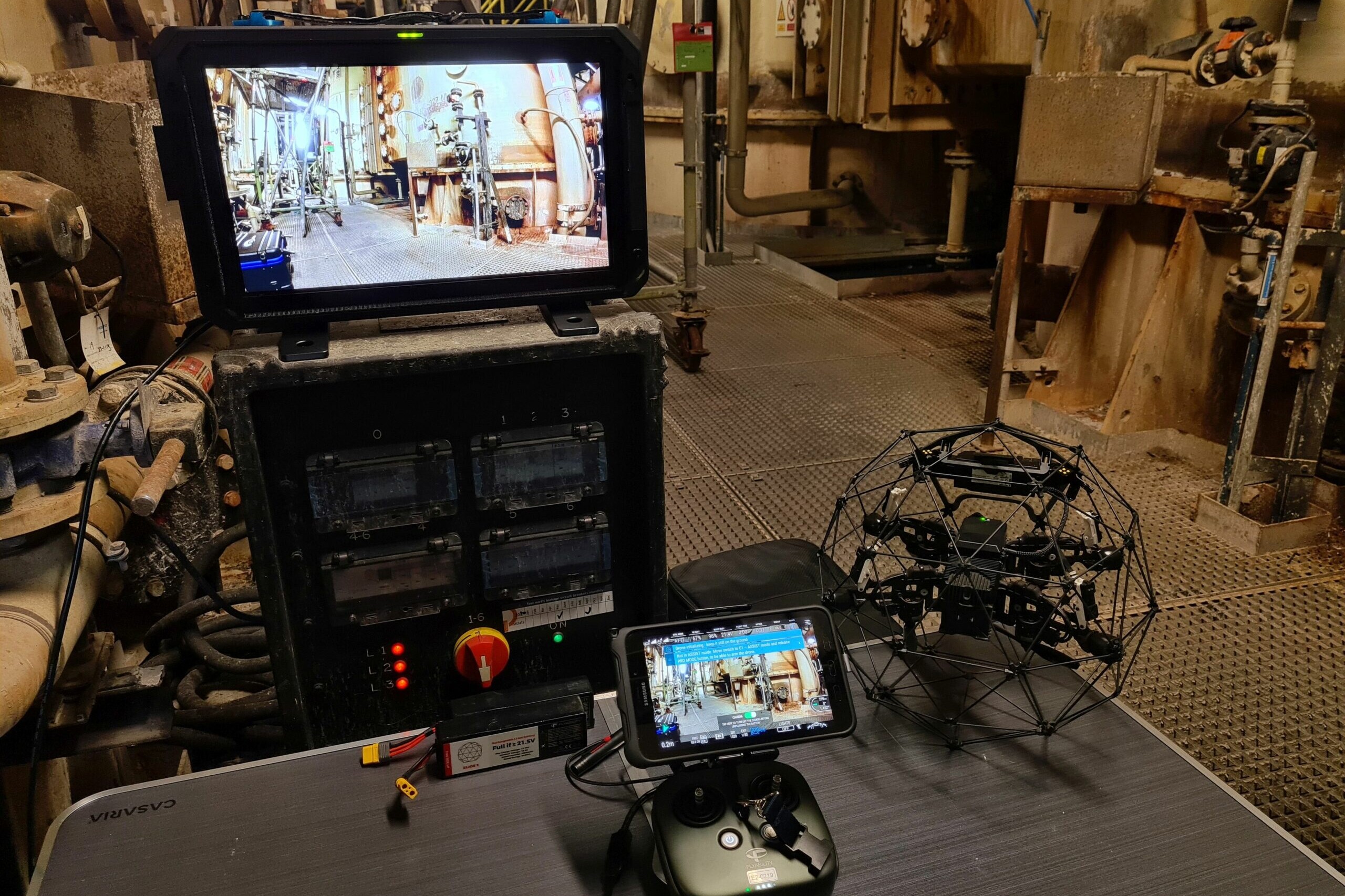

Die Drohne fliegt in einem Schutzkäfig und darf die Struktur berühren. So erreicht sie Bereiche, für die sonst Gerüst, Hubarbeitsbühne oder Seilzugangstechnik nötig wären, und erfasst Details bis zu einer Objektauflösung von 0,18 mm/px. Während des Flugs bleibt das Team außerhalb des Objekts; Ihr Prüfer verfolgt das Livebild und kann Bereiche gezielt nachfliegen lassen.
Wir verstehen uns als Dienstleister für Inspektionsergebnisse, nicht als Gerätelieferant. Ziel jeder Befliegung ist ein nachvollziehbarer Befund, mit dem Ihr Instandhaltungs- oder Prüfteam direkt weiterarbeiten kann.
Jeder Befund mit Ort: LiDAR-Punktwolke und Bilddaten

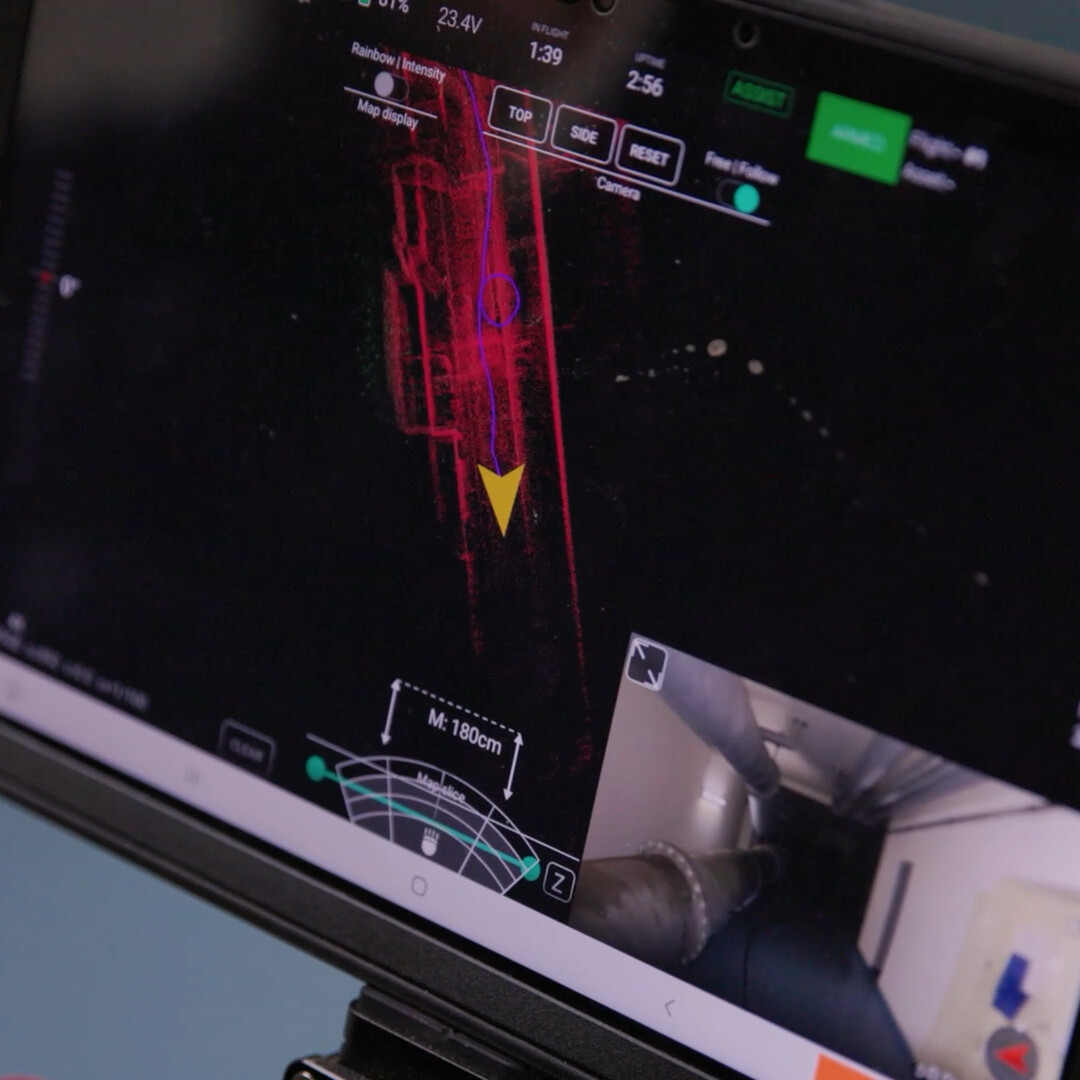

Während des Flugs erzeugt die ELIOS 3 mit ihrem LiDAR-Sensor eine Punktwolke des Innenraums. Jede Aufnahme ist darin mit Position und Blickrichtung hinterlegt. Befunde lassen sich so eindeutig verorten, bei der nächsten Revision wiederfinden und mit Übersichtsmaßen versehen.
Die Auswertung haben wir über die Herstellersoftware hinaus weiterentwickelt:
- Web-Viewer: Punktwolke, Fotos, Wärmebilder und 4K-Video laufen synchron im Browser – zugangsgeschützt und ohne Softwareinstallation bei Ihnen, auch bei mehreren hundert Millionen Punkten.
- Bericht: Aus mehreren hundert Einzelbildern wählen wir je Prüfbereich die aussagekräftigsten aus und stellen sie ihrer Position in der Punktwolke gegenüber. Ausgabe als PDF, PowerPoint oder HTML.
- Rohdaten: Auf Wunsch erhalten Sie den vollständigen Datensatz zur Weiterverarbeitung in Ihrer eigenen Umgebung.
Was vorab zu klären ist
Damit die Befliegung verwertbare Daten liefert, stimmen wir Zugang, Zustand und Prüfumfang vorab mit Ihnen ab.
Zugang: Öffnung ab ca. 50 cm
Zustand: außer Betrieb, ohne Ex-Atmosphäre
Umfang: Sichtprüfung und Dokumentation
Technische Eckdaten

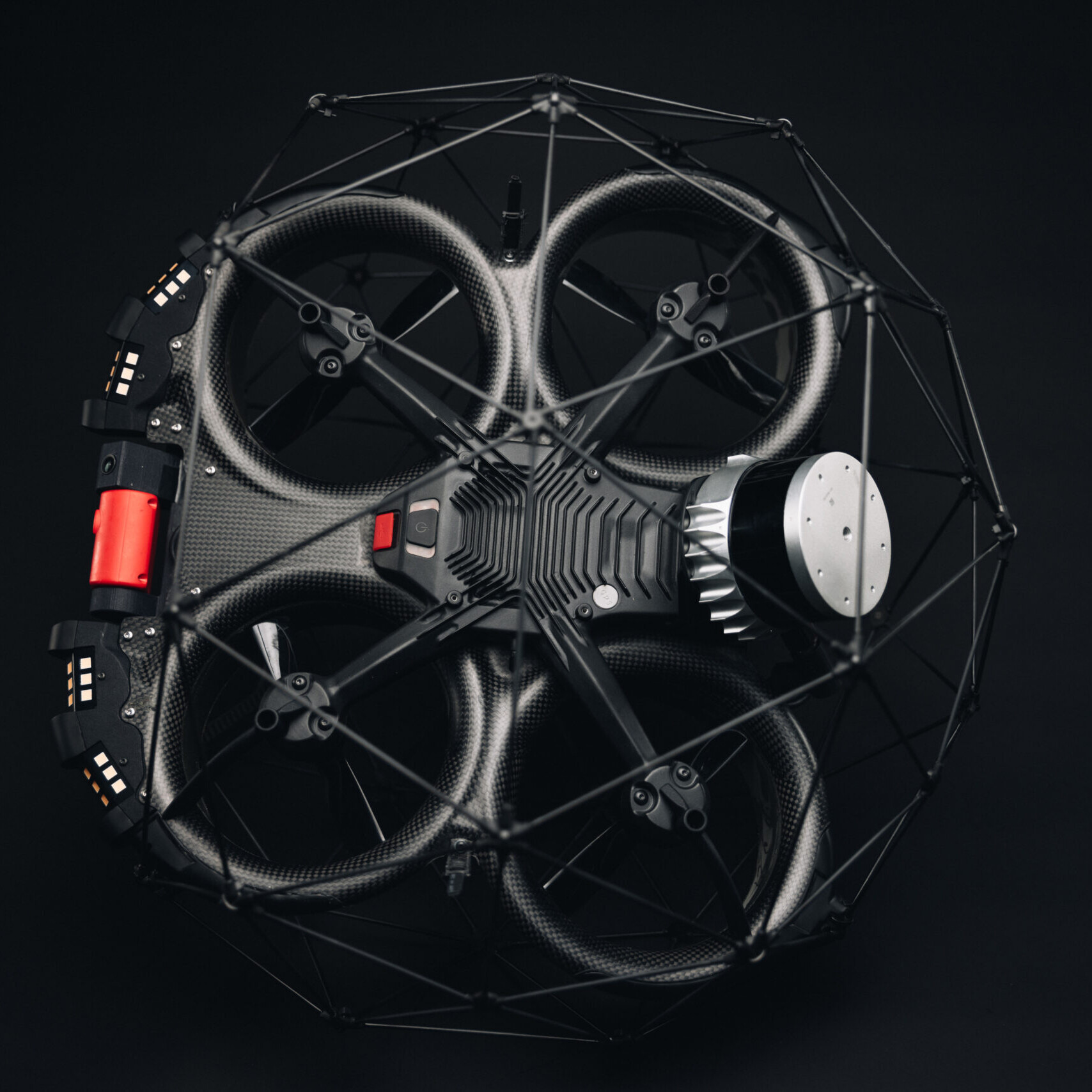

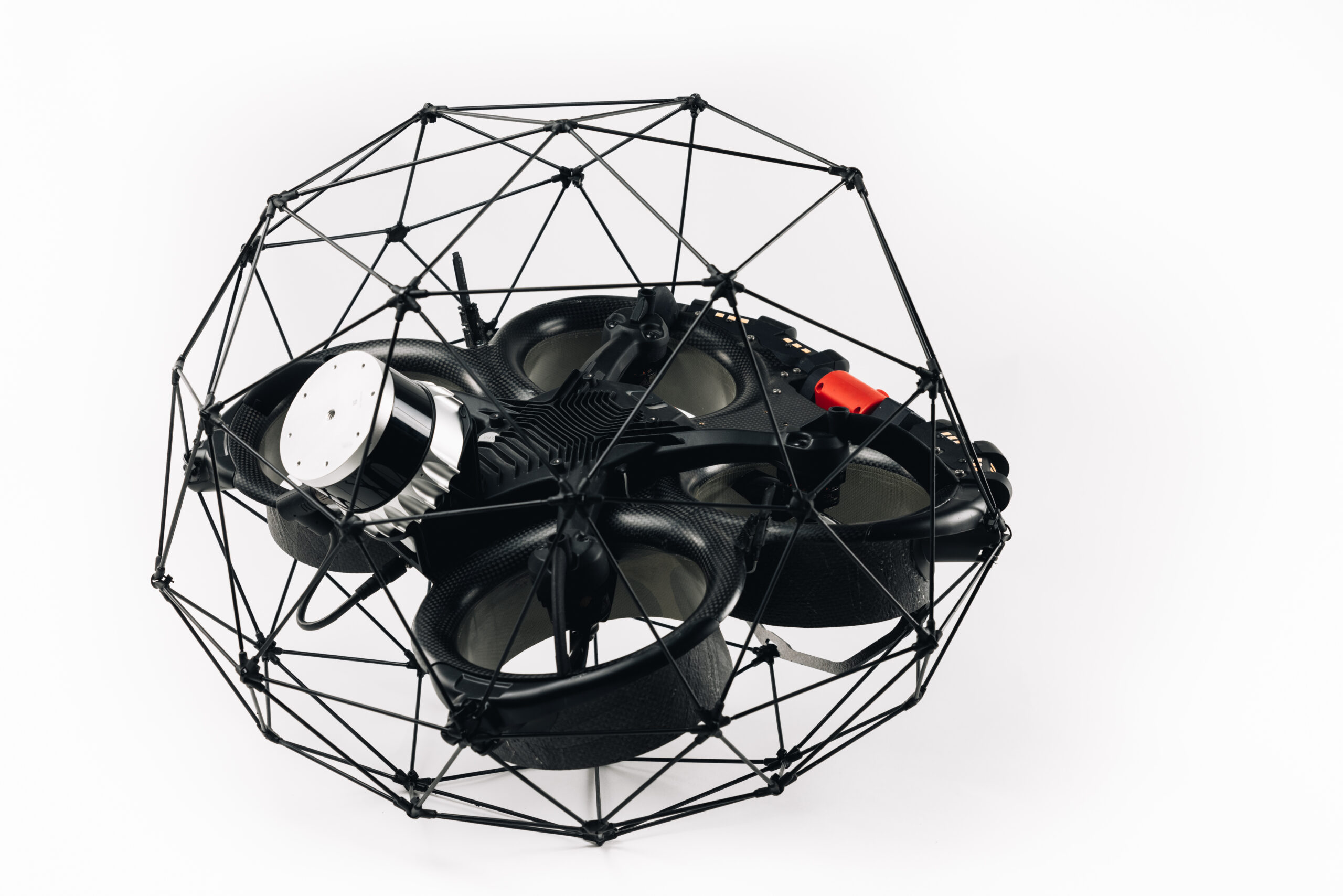

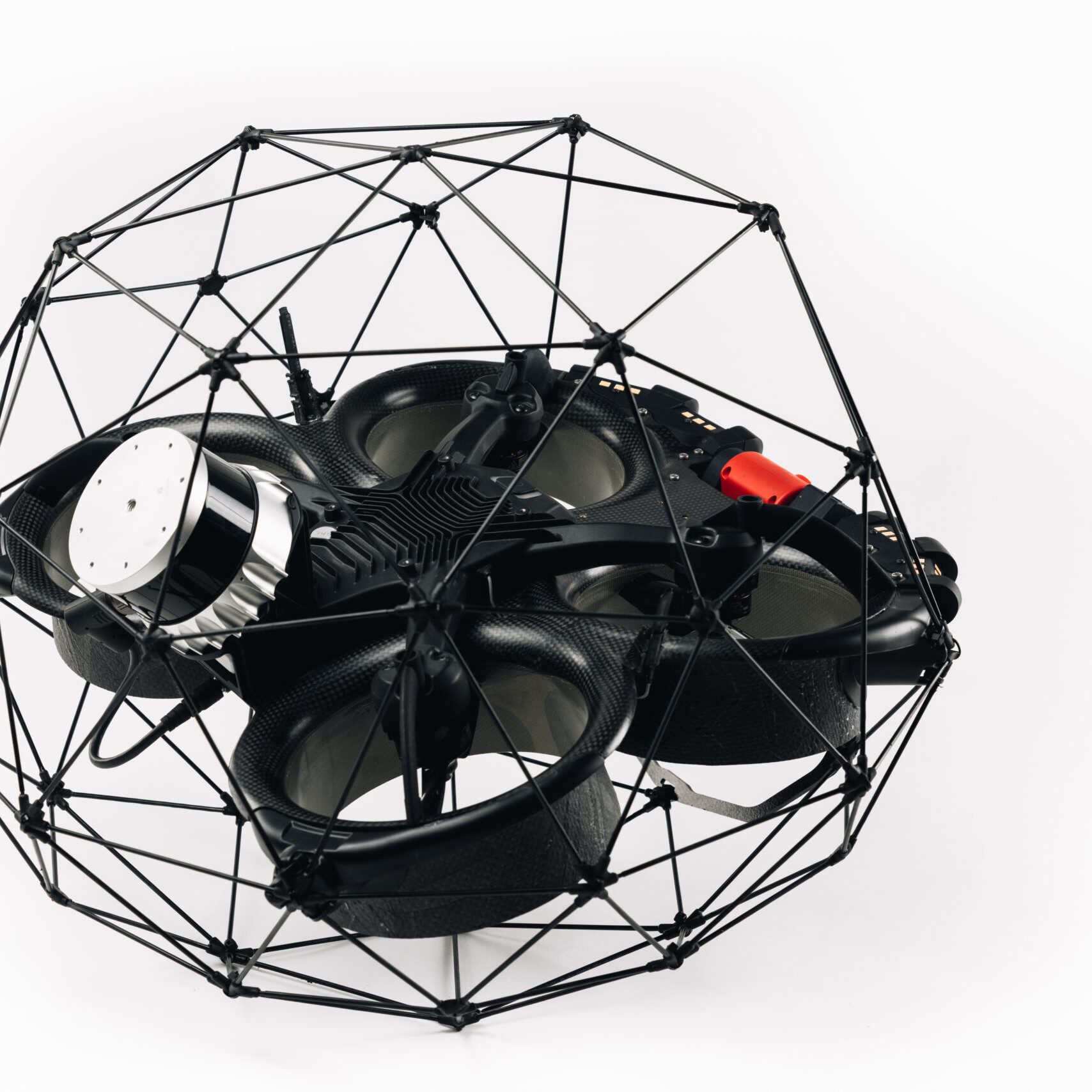

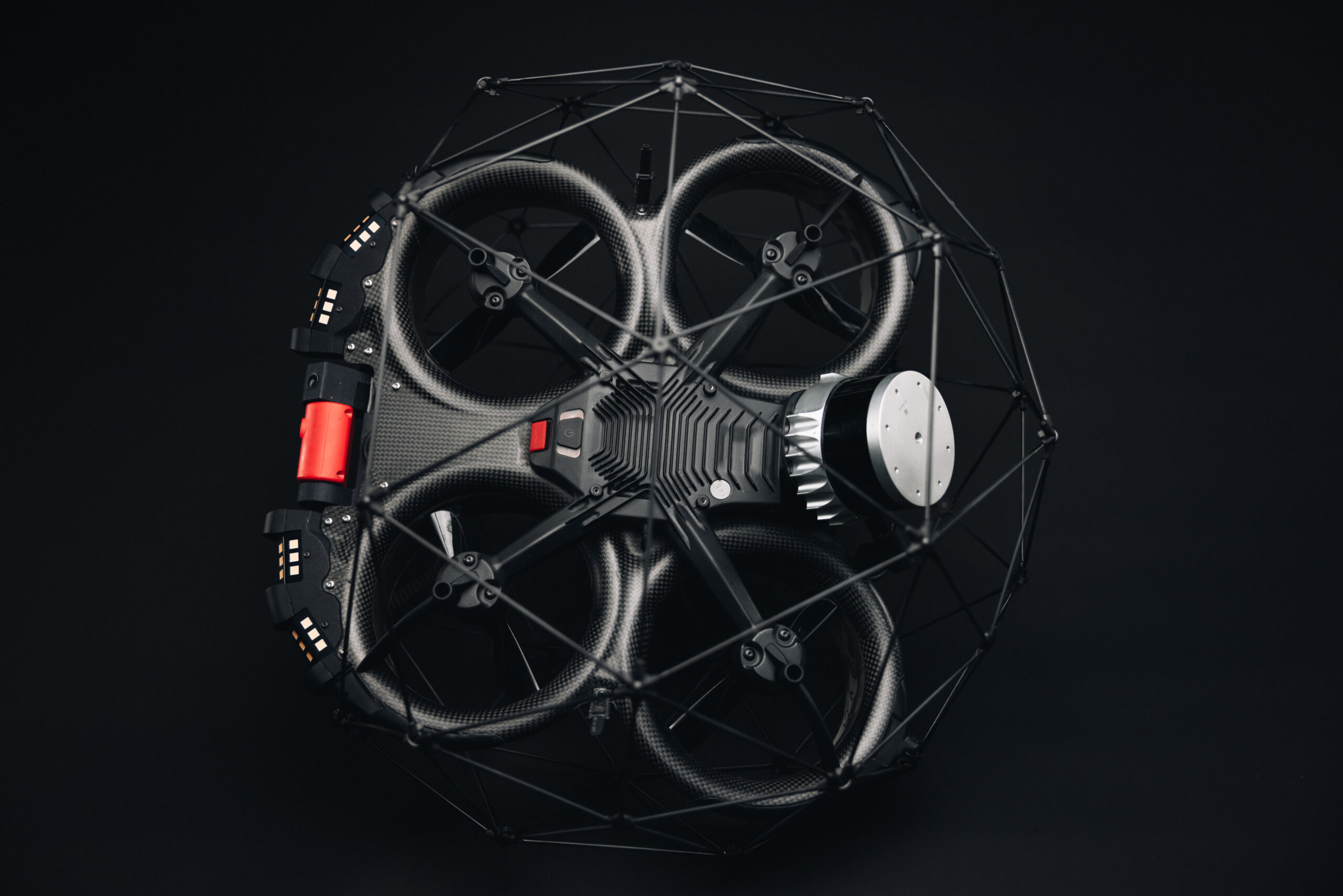

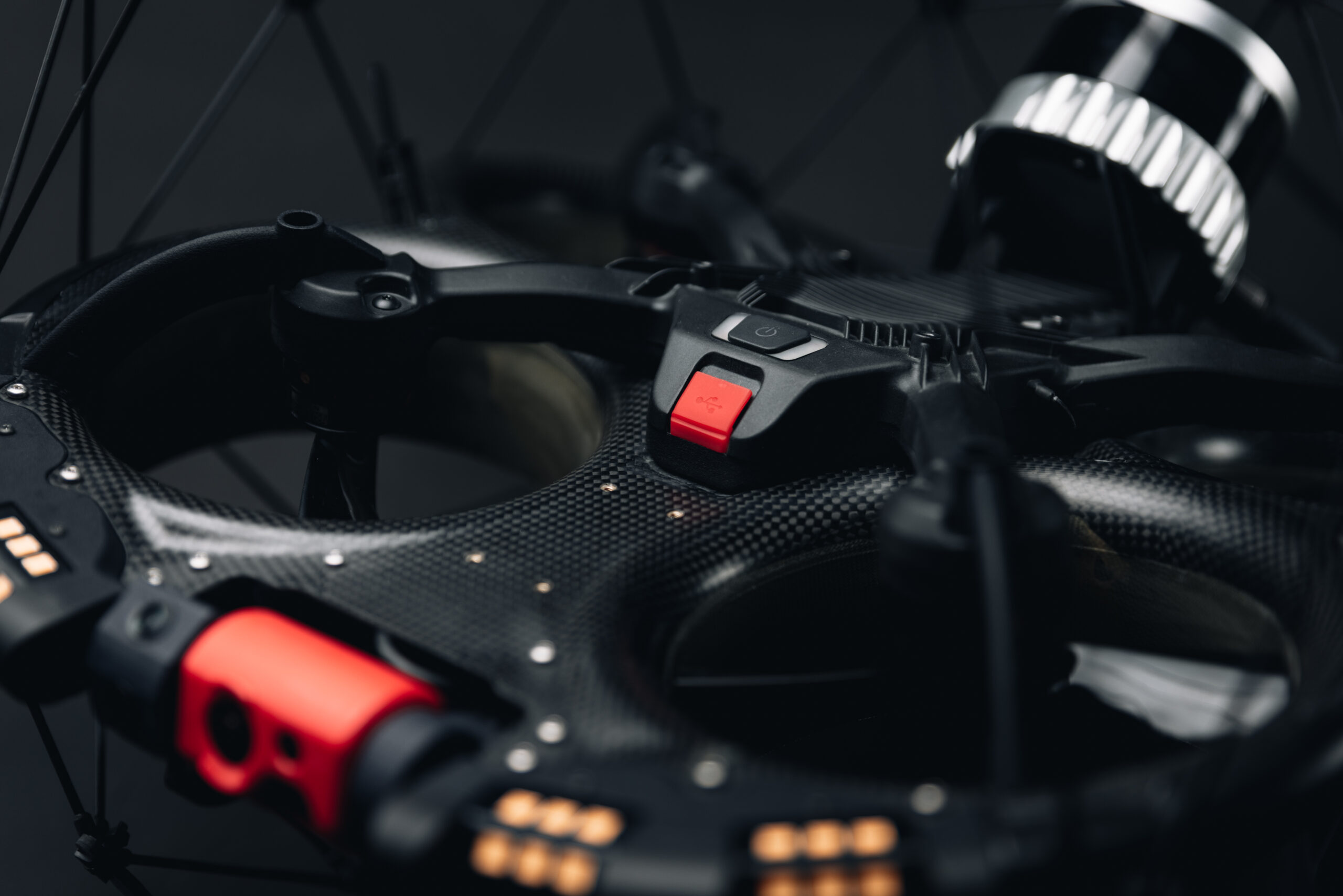

| System | Flyability ELIOS 3, kollisionstolerante Innenraumdrohne mit Schutzkäfig |
| Abmessungen, Gewicht | 48 × 38 cm, ca. 2,35 kg |
| Flugzeit | ca. 9–12 min je Akku |
| Kamera | 4K-Video, 12,3-MP-Fotos, Objektauflösung bis 0,18 mm/px |
| Wärmebild | 160 × 120 px |

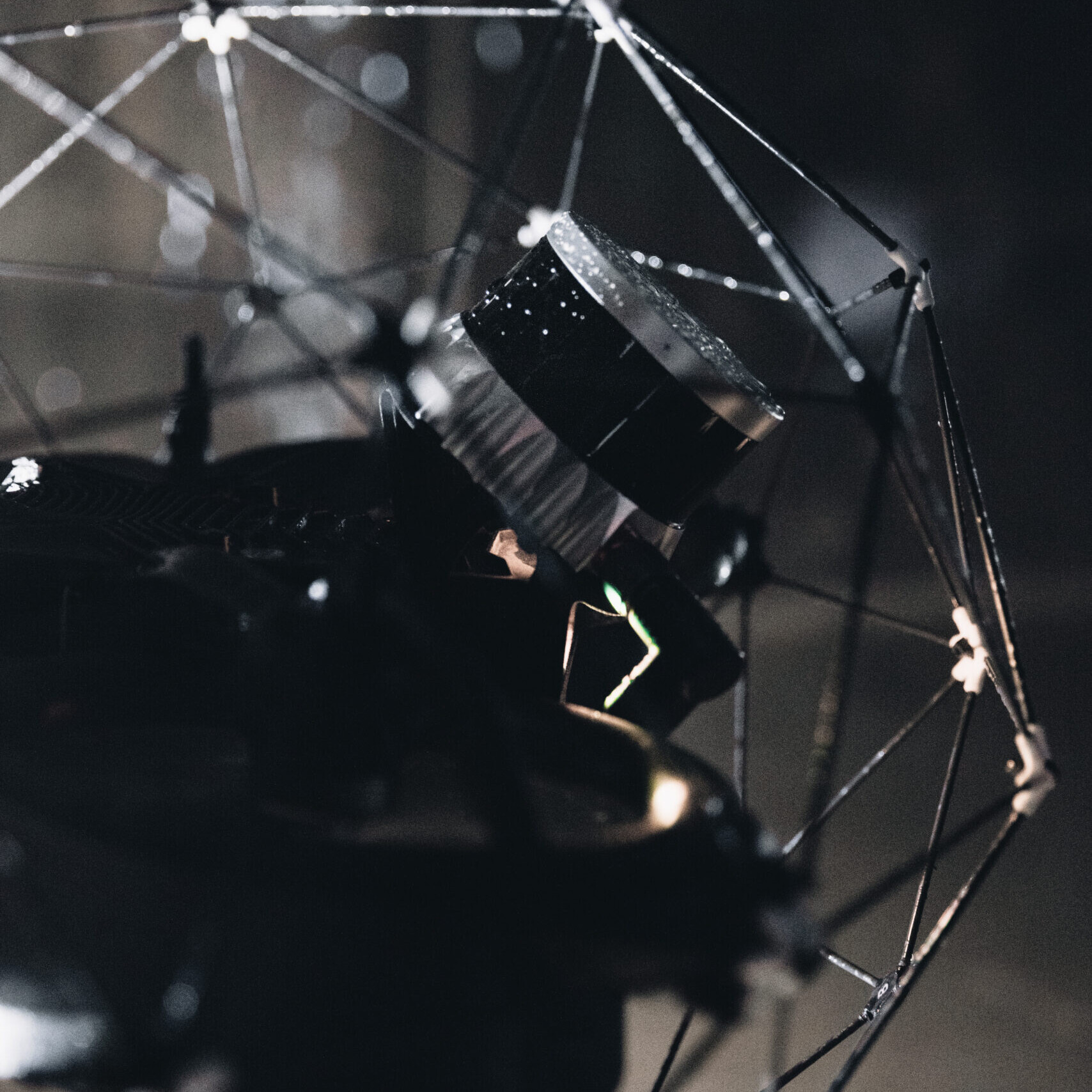

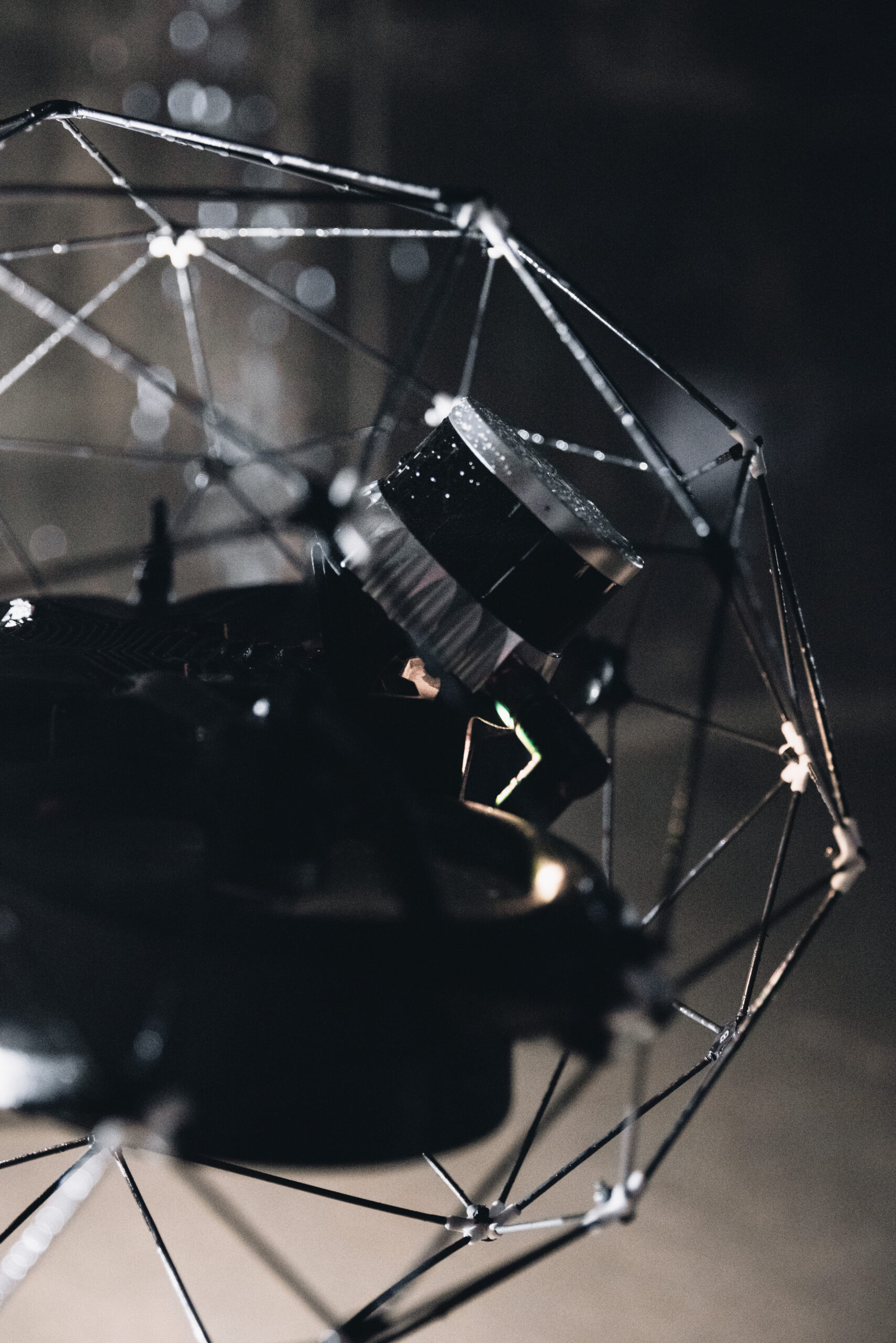

| LiDAR | Ouster OS0-32, Kartierung in Echtzeit (SLAM) |
| Beleuchtung | bis 16.000 lm Spitzenleistung |
| Betriebstemperatur | 0 °C bis 50 °C |
| Funk | 2,4 GHz, Reichweite mit Range Extender erweiterbar |
Grenzen, die Sie kennen sollten
- Die ELIOS 3 ist kein ATEX-Gerät: Das Objekt muss außer Betrieb und frei von explosionsfähiger Atmosphäre sein.
- Für den Einflug genügt eine Öffnung ab ca. 50 cm, etwa ein Mannloch.

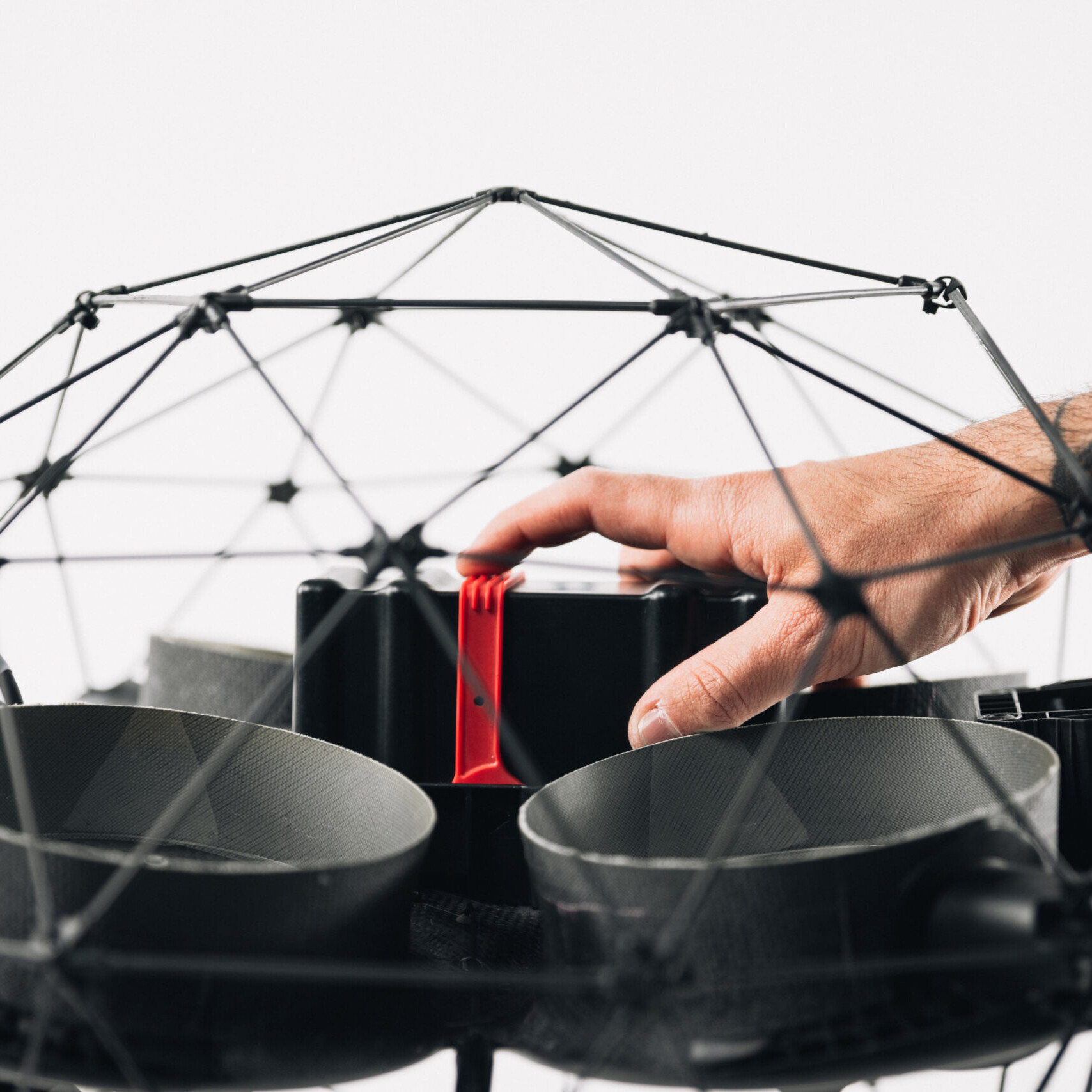

- Größere Objekte werden in mehreren Flügen erfasst; der Akkuwechsel erfolgt außerhalb.
- Staub, Dampf und Nebel verschlechtern Bild und LiDAR – der Reinigungszustand bestimmt die Datenqualität.
- In geschlossenen Stahlbehältern ist die Funkreichweite begrenzt; tiefe Anlagen erfordern einen Range Extender oder einen zweiten Zugang.
- Die Befliegung ersetzt keine handnahe Prüfung und keine Wanddickenmessung. Sie bereitet diese vor, priorisiert und dokumentiert.
Befliegung planen
Schicken Sie uns Zeichnungen oder Fotos des Objekts und den Prüfanlass. Wir sagen Ihnen, ob die ELIOS 3 für Ihre Aufgabe geeignet ist und welche Daten Sie erwarten können – auch dann, wenn ein anderes Verfahren besser passt.
